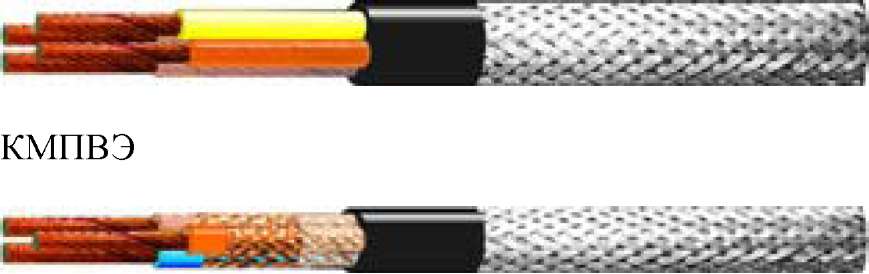

КМПВЭ, КМПЭВЭ

Малогабаритные кабели, предназначены для неподвижной прокладки монтажа цепей управления, сигнализации, связи, межприборных соединений, в том числе на судах морского флота неограниченного района плавания, речного флота, береговых плавучих сооружениях, работающих при номинальных переменных напряжениях 500 и 1000В частоты не более 200 кГц или соответственно при постоянных 750 и 1500 В. Климатическое исполнение В по ГОСТ В 20.39.404-81.

КМПЭВЭ

Конструкция:

1. Токопроводящая жила - медные проволоки.

2. Изоляция - полиэтилен.

3. Экран - оплетка из медных проволок.

4. Оболочка - ПВХ пластикат.

5. Внешний экран - оплетка из медных луженых проволок.

Технические и эксплутационные характеристики

Температура окружающей среды при эксплуатации

от +65 0С до -50 0С

Относительная влажность воздуха (при t0 +35 0С)

98%

Длительно допустимая t0 нагрева жил при эксплуатации

+70 0С

Минимальная t0 прокладки кабеля без предварительного подогрева

- 15 0С

Минимально допустимый радиус изгиба при прокладке:

3 диам. кабеля

Срок службы

15 лет

Гарантийный срок эксплуатации

15 лет

Кабели стойки к синусоидальной вибрации, акустическому шуму, механическим ударам одиночного и многократного действия, линейному ускорению, повышенному атмосферному давлению, соляному туману, плесневым грибам и статической пыли.

Кабели при эксплуатации в цепях управления и сигнализации. Межприборных соединений, в силовых и осветительных сетях, при неподвижной прокладке должны быть защищены от прямого воздействия солнечной радиации и механических повреждений.

Кабели соответствуют требованиям ТУ 16-705.169-80

Число жил, сечение, мм2

Номинальный наружный диаметр, мм

Расчетная масса, кг/км

КМПВЭ

КМПЭВЭ

КМПВЭ

КМПЭВЭ

1х0,35

-

-

-

-

2 х0,35

6,4

7,2

69,1

86,3

3 х0,35

6,6

7,5

75,5

98,1

4 х0,35

7,0

8,0

85

112,5

7 х0,35

7,9

9,2

110

155,9

10 х0,35

9,6

-

141

-

12 х0,35

9,8

12,5

154

282,4

14 х0,35

10,2

13,0

168

309,6

19 х0,35

11,5

14,2

239

375,8

24 х0,35

13,7

16,2

302

457,5

27 х0,35

14,0

16,5

322

490,9

30 х0,35

14,4

-

347

-

37 х0,35

15,3

18,2

389

617,3

52 х0,35

17,5

21,6

500

836,9

1х0,5

-

-

-

-

2 х0,5

6,6

7,4

74,9

90,4

3 х0,5

6,9

7,8

83

104,9

4 х0,5

7,3

8,3

93,7

121,5

7 х0,5

8,3

9,5

124

168,7

10 х0,5

10,0

-

160

-

12 х0,5

10,3

13,0

176

305,3

14 х0,5

10,7

13,5

193

335,7

19 х0,5

12,7

14,8

286

412,8

24 х0,5

14,4

16,9

342

495,8

27 х0,5

14,7

17,2

370

539,0

30 х0,5

15,1

-

393

-

37 х0,5

16,1

19,6

454

702,8

52 х0,5

19,1

22,6

611

923,6

1х0,75

-

-

-

-

2 х0,75

7,0

7,9

86,6

99,7

3 х0,75

7,3

8,2

75,6

117,8

4 х0,75

7,8

8,8

111

138,8

7 х0,75

8,9

10,2

152

194,5

10 х0,75

11,3

-

232

-

12 х0,75

11,6

13,9

252

349

14 х0,75

12,7

14,5

292

385,5

19 х0,75

13,8

15,8

354

477,5

24 х0,75

15,7

18,1

428

583

27 х0,75

16,0

19,1

457

658,4

30 х0,75

16,5

-

494

-

37 х0,75

17,6

21,1

573

830,6

52 х0,75

20,9

24,4

782

1095,2

1х1,0

-

-

-

-

2 х1,0

7,7

8,6

102

117,6

3 х1,0

8,1

9,0

115

138,7

4 х1,0

8,7

9,7

133

163,9

7 х1,0

10,0

12,2

183

285,7

10 х1,0

13,3

-

293

-

12 х1,0

13,6

15,3

323

422,8

14 х1,0

14,2

16,0

356

468,5

19 х1,0

15,5

17,6

437

583,6

24 х1,0

17,8

20,8

528

743,4

27 х1,0

18,2

21,3

571

807

30 х1,0

19,3

-

643

-

37 х1,0

20,7

23,5

753

1022,1

52 х1,0

23,9

28,1

985

1411,6

1х1,5

-

-

-

-

2 х1,5

8,7

9,6

131

139,4

3 х1,5

9,1

10,0

150

169,2

4 х1,5

9,9

11,3

175

232,8

7 х1,5

12,5

13,7

298

351,6

10 х1,5

15,3

-

386

-

12 х1,5

15,7

17,4

429

531,1

14 х1,5

16,4

18,8

476

621,7

19 х1,5

18,0

20,7

594

771,3

24 х1,5

21,4

23,8

754

949,6

27 х1,5

21,8

24,4

820

1032,7

30 х1,5

22,5

-

881

-

37 х1,5

24,2

27,8

1038

1368,4

52 х1,5

28,9

32,3

1436

1822,1

1х2,5

-

-

-

-

2 х2,5

9,8

-

172

-

3 х2,5

10,3

-

202

-

4 х2,5

11,6

-

276

-

7 х2,5

14,1

-

408

-

10 х2,5

17,4

-

537

-

12 х2,5

17,9

-

602

-

14 х2,5

19,4

-

705

-

19 х2,5

21,3

-

892

-

24 х2,5

24,6

-

1091

-

27 х2,5

25,1

-

1187

-

30 х2,5

26,0

-

1298

-

37 х2,5  28,7    1599
