КВВГЭнг-LS, КВВГнг-LS
(индекс LS в марках означает низкое дымо- и газовыделение (Low Smoke))
Кабели контрольные не распространяющие горение, с низким дымо- и газовыделением, предназначены для эксплуатации в кабельных сооружениях и помещениях, в том числе в системах АС классов 2,3 и 4 по классификации ОПБ-88/97, для передачи и распределения электрической энергии и электрических сигналов в стационарных установках при переменном 600В и постоянном напряжении до 1000 В. Климатическое исполнение УХЛ и Т, категория размещения 5 по ГОСТ 15150-69.

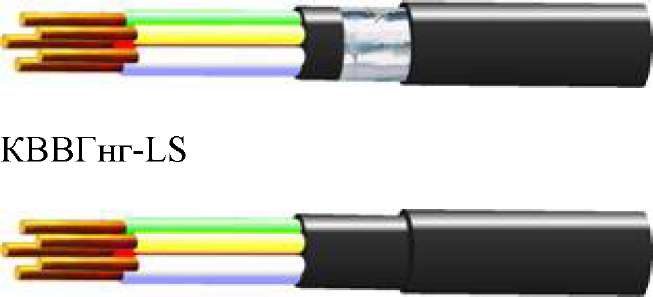

КВВГЭнг-LS
Конструкция:
1. Жила - медная проволока
2. Изоляция - ПВХ композиция пониженной пожароопасности
3. Внутренняя оболочка - ПВХ композиция пониженной пожароопасности
4. Экран - алюминиевая фольга.
5. Оболочка - ПВХ композиция пониженной пожароопасности
Кабель марки КВВГнг-LS применяется для прокладки в помещениях, каналах, туннелях, в условиях агрессивной среды, при отсутствии механических воздействий на кабель.
Кабель марки КВВГЭнг-LS применяется для прокладки в помещениях, каналах, туннелях, в условиях агрессивной среды, при отсутствии механических воздействий на кабель, при необходимости защиты электрических цепей от влияния внешних электрических полей.
Технические и эксплуатационные характеристики
Электрическая безопасность - ГОСТ 12.2.007.14-75.
Нераспространение горения - ГОСТ Р12176-89 (ГОСТ Р МЭК 332-3-96) категория А.
|
Температура окружающей среды при эксплуатации
|
от +50 0С до -500С
|
|
Относительная влажность воздуха (при t0 +35 0С)
|
98%
|
|
Предельно допустимая t0 нагрева жил при эксплуатации
|
+70 0С
|
|
Допустимый нагрев жил кабелей в аварийном режиме
|
+80 0С
|
|
Максимально допустимая t0 жил при коротком замыкании (4 сек.)
|
+1600С
|
|
Минимальная t0 прокладки кабеля без предварительного подогрева
|
- 15 0С
|
|
Предельная температура токопроводящих жил кабелей по условию невозгорания кабеля при коротком замыкании
|
+4000С
|
|
Снижение светопроницаемости при горении и тлении
|
не более 40%.
|
|
Минимально допустимый радиус изгиба при прокладке
|
7,5 диам. кабеля
|
|
Срок службы
|
30 лет
|
|
Гарантийный срок эксплуатации
|
3 года
|
Кабели не являются опасными в экологическом отношении и специальных требований по утилизации кабелей при выводе их эксплуатации, кроме предусмотренных в действующей на АС документации, не предъявляется.
Кабели соответствуют требованиям ТУ 16.К71-310-2001
|
Число жил, сечение мм 2
|
Номинальный наружный диаметр, мм
|
Расчетная масса, кг/км
|
|
КВВГнг- LS
|
КВВГЭнг-LS
|
КВВГнг- LS
|
КВВГЭнг-LS
|
|
4x1,0
|
8,0
|
10,9
|
101
|
184
|
|
5x1,0
|
9,3
|
11,6
|
134
|
209
|
|
7x1,0
|
10,0
|
12,3
|
169
|
248
|
|
10x1,0
|
12,3
|
14,6
|
230
|
327
|
|
14x1,0
|
13,3
|
15,6
|
295
|
399
|
|
19x1,0
|
14,7
|
17,0
|
378
|
491
|
|
27x1,0
|
17,3
|
20,0
|
515
|
668
|
|
37x1,0
|
19,7
|
22,0
|
695
|
844
|
|
4x1,5
|
9,2
|
11,5
|
140
|
215
|
|
5x1,5
|
10,0
|
12,3
|
166
|
246
|
|
7x1,5
|
10,7
|
13,0
|
212
|
297
|
|
10x1,5
|
13,3
|
15,5
|
291
|
388
|
|
14x1,5
|
14,4
|
16,6
|
378
|
482
|
|
19x1,5
|
15,9
|
18,5
|
488
|
621
|
|
27x1,5
|
19,3
|
21,5
|
690
|
825
|
|
37x1 ,5
|
21,5
|
24,1
|
906
|
1082
|
|
4x2,5
|
10,2
|
12,5
|
162
|
270
|
|
5x2,5
|
11,0
|
13,3
|
192
|
313
|
|
7x2,5
|
11,9
|
14,1
|
245
|
380
|
|
10x2,5
|
14,9
|
17,1
|
338
|
514
|
|
14x2,5
|
16,1
|
18,7
|
440
|
671
|
|
19x2,5
|
17,9
|
20,5
|
569
|
848
|
|
27x2,5
|
21,7
|
24,3
|
803
|
1168
|
|
37x2,5
|
24,7
|
26,9
|
1083
|
1510
|
|
4x4,0
|
11,8
|
14,0
|
270
|
356
|
|
7x4,0
|
14,0
|
16,2
|
427
|
528
|
|
10x4,0
|
17,6
|
20,2
|
597
|
742
|
|
4x6,0
|
13,0
|
15,2
|
360
|
455
|
|
7x6,0
|
15,5
|
17,7
|
581
|
692
|
|
10x6,0
|
20,0
|
22,2
|
836
|
975
|
