КВВГнг-FRLS,КВВГЭнг-FRLS
(индекс FR в марках кабелей означает огнестойкость (Fire Resistance), индекс LS в марках означает низкое дымо- и газовыделение (Low Smoke))
Кабели контрольные огнестойкие не распространяющие горение, с низким дымо- и газовыделением, предназначены для передачи и распределения электрической энергии и электрических сигналов в стационарных электротехнических установках при переменном напряжении до 1000В частотой до 100 Гц и постоянным напряжением до 660 В. Кабели изготавливаются для общепромышленного применения и на атомных станциях (АС) вне гермозоны в системах АС класса 2 по классификации ОПБ 88/97. Климатическое исполнение В, категории размещения 5 по ГОСТ 15150-69.

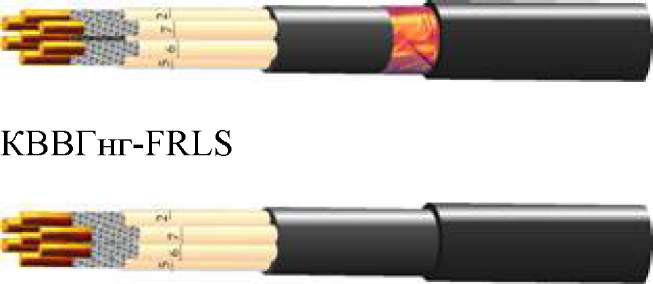

КВВГЭнг-FRLS
Конструкция:
1. Жила - медная проволока
2. Термический барьер - слюдосодержащая лента.
3. Изоляция - ПВХ пластикат композиция пониженной пожароопасности.
4. Внутренняя оболочка (для КВВГЭнг-FRLS) - ПВХ композиция пониженной пожароопасности
5. Экран (для КВВГЭнг-FRLS) - обмотка из медной фольги или медной ленты
6. Оболочка - ПВХ пластикат композиция пониженной пожароопасности
Кабели предназначены для прокладки в кабельных сооружениях и помещениях, в том числе во взрывоопасных зонах всех классов, кроме взрывоопасных зон класса В-1.
Технические и эксплуатационные характеристики
Электрическая безопасность - ГОСТ 12.2.007.14-75.
Нераспространение горения - ГОСТ Р12176-89 (ГОСТ Р МЭК 332-3-96) категория А.
|
Температура окружающей среды при эксплуатации
|
от +50 0С до -300С
|
|
Относительная влажность воздуха (при t0 +35 0С)
|
98%
|
|
Длительно допустимая t0 нагрева жил при эксплуатации
|
+70 0С
|
|
Допустимая t0 нагрева жил в режиме перегрузки
|
+90 0С
|
|
Максимально допустимая t0 жил при коротком замыкании (4 сек.)
|
+250 0С
|
|
Минимальная t0 прокладки кабеля без предварительного подогрева
|
- 15 0С
|
|
Предельная температура токопроводящих жил кабелей по условию невозгорания кабеля при коротком замыкании
|
+4000С
|
|
Снижение светопроницаемости при горении и тлении
|
не более 40%.
|
|
Огнестойкость кабелей не менее:
|
90 мин.
|
|
Минимально допустимый радиус изгиба при прокладке
|
7,5 диам. кабеля
|
|
Срок службы
|
30 лет
|
|
Гарантийный срок эксплуатации
|
3 года
|
Кабели не являются опасными в экологическом отношении и специальных требований по
утилизации кабелей при выводе их эксплуатации, кроме предусмотренных в действующей на АС документации, не предъявляется.
Кабели соответствуют требованиям ТУ 16.К71-337-2004
|
Число жил, сечение мм 2
|
Номинальный наружный диаметр, мм
|
Расчетная масса, кг/км
|
|
КВВГнг-FRLS
|
КВВГЭнг-FRLS
|
КВВГнг-FRLS
|
КВВГЭнг-FRLS
|
|
4х 0,75
|
10,9
|
13,2
|
148
|
265
|
|
5x0,75
|
11,9
|
14,1
|
179
|
305
|
|
7x0,75
|
12,9
|
15,1
|
218
|
353
|
|
10x0,75
|
16,2
|
18,8
|
299
|
515
|
|
14x0,75
|
17,5
|
20,1
|
383
|
596
|
|
19x0,75
|
19,9
|
22,1
|
511
|
720
|
|
27x0,75
|
24,0
|
26,3
|
716
|
986
|
|
37x0,75
|
26,8
|
29,1
|
927
|
1212
|
|
52x0,75
|
31,5
|
33,7
|
1249
|
1598
|
|
61x0,75
|
33,4
|
36,1
|
1433
|
1982
|
|
4х 1,0
|
11,3
|
13,6
|
164
|
287
|
|
5x1,0
|
12,3
|
14,6
|
199
|
330
|
|
7x1,0
|
13,4
|
15,6
|
245
|
386
|
|
10x1,0
|
16,8
|
19,4
|
337
|
564
|
|
14x1,0
|
18,6
|
20,9
|
454
|
658
|
|
19x1,0
|
20,7
|
22,9
|
580
|
800
|
|
27x1,0
|
25,0
|
27,3
|
815
|
1099
|
|
37x1,0
|
28,0
|
30,2
|
1060
|
1360
|
|
52x1,0
|
32,8
|
35,5
|
1433
|
1838
|
|
61x1,0
|
35,3
|
37,5
|
1685
|
2233
|
|
4х 1,5
|
11,9
|
14,2
|
191
|
324
|
|
5x1,5
|
13,0
|
15,2
|
238
|
381
|
|
7x1,5
|
14,1
|
16,3
|
290
|
443
|
|
10x1,5
|
17,8
|
20,4
|
400
|
650
|
|
14x1,5
|
19,7
|
22,0
|
541
|
767
|
|
19x1,5
|
21,9
|
24,5
|
697
|
966
|
|
27x1,5
|
26,6
|
28,8
|
980
|
1298
|
|
37x1,5
|
29.7
|
31,9
|
1283
|
1621
|
|
52x1,5
|
35,3
|
37,6
|
1779
|
2200
|
|
61x1,5
|
37,5
|
39,7
|
2048
|
2737
|
|
4x2,5
|
12,9
|
15,1
|
244
|
391
|
|
5x2,5
|
14,1
|
16,3
|
303
|
462
|
|
7x2,5
|
15,3
|
17,5
|
378
|
549
|
|
10x2,5
|
19,8
|
22,0
|
546
|
807
|
|
14x2,5
|
21,5
|
24,1
|
715
|
992
|
|
19x2,5
|
24,3
|
26,5
|
954
|
1229
|
|
27x2,5
|
29,0
|
31,3
|
1308
|
1668
|
|
37x2,5
|
32,5
|
35,1
|
1727
|
2144
|
|
4x4,0
|
14,5
|
16,7
|
330
|
505
|
|
7x4,0
|
17,3
|
20,0
|
523
|
745
|
|
10x4,0
|
22,5
|
25,1
|
755
|
1098
|
|
4x6,0
|
15,7
|
18,0
|
426
|
621
|
|
7x6,0
|
19,2
|
21,5
|
705
|
933
|
|
10x6,0
|
24,9
|
27,2
|
1013
|
1377
|
