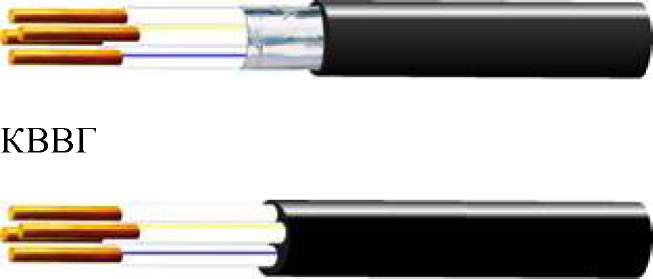

КВВГ , КВВГЭ , КВВГз

Кабели контрольные с медными жилами, с пластмассовой изоляцией, в поливинилхлоридной оболочке, предназначены для неподвижного присоединения к электрическим приборам, аппаратам, сборкам зажимов электрических распределительных устройств с номинальным переменным напряжением до 660В частоты до 100Гц или постоянным напряжением до 1000В. Климатическое исполнение УХЛ категорий размещений размещения 1-5 , для кабелей в тропическом исполнении (Т) категорий размещения 2-5 по ГОСТ 15150.

КВВГЭ

Конструкция:

1. Токопроводящая жила - медная проволока

2. Изоляция - ПВХ пластикат

3. Экран - обмотка из алюминиевой фольги или ленты

4. Оболочка - ПВХ пластикат

Кабель КВВГ применяется для прокладки в помещениях, каналах, туннелях в условиях агрессивной среды, при отсутствии механических воздействий на кабель.

Кабель КВВГЭ применяется для прокладки в помещениях, каналах, туннелях при отсутствии механических воздействий на кабель в условиях агрессивной среды и необходимости защиты электрических цепей от влияния внешних электрических полей.

Кабель КВВГз применяется для прокладки в помещениях, каналах, туннелях в условиях агрессивной среды, при отсутствии механических воздействий на кабель, а так же для электроустановок, требующих уплотнения кабелей при вводе.

Технические и эксплуатационные характеристики

Температура окружающей среды при эксплуатации

от +50 0С до -50 0С

Относительная влажность воздуха (при t0 +35 0С)

98%

Предельно допустимая t0 нагрева жил при эксплуатации

+70 0С

Минимальная t0 прокладки кабеля без предварительного подогрева

- 15 0С

Минимально допустимый радиус изгиба при прокладке (при t0 не ниже 0 0С):

- с наружным диаметром до 10 мм включительно

- с наружным диаметром свыше 10 мм до 25 мм включительно

3 диам. кабеля

4 диам. кабеля

Срок службы

- при прокладке в земле (траншеях) и на эстакадах

15 лет

- при прокладке в помещениях, каналах, туннелях

25 лет

Гарантийный срок эксплуатации

3 года

При маркировке каждой жилы кабеля (цифровая или цветовая), в обозначение марки

добавляется буква «ц» (КВВГц).

Кабели соответствуют требованиям ГОСТ 1508-78

Число жил, сечение, мм2

Номинальный наружный диаметр,мм

Расчетная масса, кг/км

КВВГ

КВВГЭ

КВВГ

КВВГЭ

4х 0,75

7,6

7,9

91

93

5х0,75

8,3

9,1

108

120

7х0,75

9,5

9,8

147

146

10х0,75

11,7

13,9

203

258

14х0,75

12,6

14,8

247

313

19х0,75

13,9

16,1

311

384

27х0,75

16,3

18,9

425

521

37х0,75

18,6

20,8

546

655

52х0,75

21,6

24,2

725

883

61х0,75

22,9

-

834

-

4х 1,0

8,0

8,9

100

116

5х1,0

9,3

9,6

129

136

7х1,0

10,0

10,3

162

169

10х1,0

12,3

14,5

225

295

14х1,0

13,3

15,5

280

362

19х1,0

14,7

16,9

356

448

27х1,0

17,3

19,9

492

612

37х1,0

19,7

21,9

654

776

52х1,0

23,0

25,6

892

1052

61х1,0

24,8

-

1044

-

4х 1,5

9,2

9,5

138

142

5х1,5

10,0

10,3

162

168

7х1,5

10,7

11,0

205

217

10х1,5

13,3

15,5

287

360

14х1,5

14,4

16,6

363

450

19х1,5

15,9

18,5

466

580

27х1,5

19,3

20,5

663

773

37х1,5

21,5

24,3

863

1015

52х1,5

25,5

27,1

1203

1366

61х1,5

27,0

-

1383

-

4х 2,5

10,2

10,5

188

191

5х2,5

11,1

11,3

223

232

7х2,5

11,9

12,2

287

292

10х2,5

14,9

17,1

406

482

14х2,5

16,1

18,7

521

631

19х2,5

17,9

20,5

676

801

27х2,5

21,7

24,3

964

1104

37х2,5

24,7

27,1

1286

1445

52х2,5

-

-

-

-

4х4,0

11,8

14,0

272

333

7х4,0

14,0

16,2

424

498

10х4,0

17,6

20,2

604

701

4х6,0

13,0

15,2

366

429

7х6,0

15,5

17,7

580

657

10х6,0

20,0

22,2

847

929
