КВКбШв, КВКбШвнг
Кабели контрольные, предназначены для неподвижного присоединения к электрическим приборам, аппаратам, оборудованию на номинальное переменное напряжение до 660В частоты до 100Гц или постоянное напряжение до 1000В. Климатическое исполнение УХЛ и ХЛ, категории размещения 2-5 по ГОСТ 15150-69.
КВКбШвнг

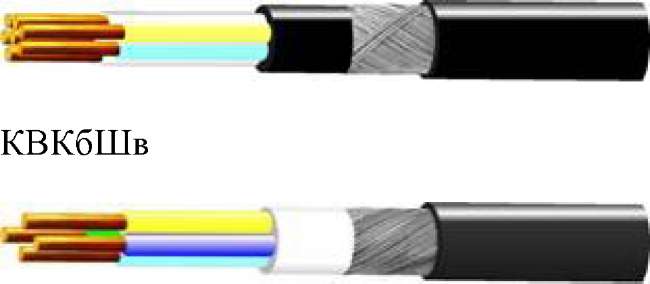

Конструкция:
1. Токопроводящая жила - медная проволока.
2. Изоляция - ПВХ пластикат.
3. Внутренняя оболочка - ПВХ пластикат.
4. Броня - стальные оцинкованные проволоки.
5. Оболочка - ПВХ пластикат/ ПВХ пластикат пониженной горючести (для КВКбШвнг).
Кабель марки КВКбШв применяется для прокладки в помещениях, каналах, туннелях, в земле (траншеях), в том числе в условиях агрессивной среды и в местах, подверженных воздействию блуждающих токов, если кабель не подвергается значительным растягивающим усилиям.
Кабель марки КВКбШвнг применяются для прокладки в помещениях, каналах, туннелях, в земле (траншеях), в том числе в условиях агрессивной среды и в местах, подверженных воздействию блуждающих токов, если кабель не подвергается значительным растягивающим усилиям, и для обеспечения пожарной безопасности кабельных цепей при прокладке в пучках.
Технические и эксплуатационные характеристики
Электрическая безопасность - ГОСТ 12.2.007.14-75.
|
Температура окружающей среды при эксплуатации
|
от +50 0С до -50 0С
|
|
Относительная влажность воздуха (при t0 +35 0С)
|
98%
|
|
[Предельно допустимая t0 нагрева жил при эксплуатации
|
+70 0С
|
|
Минимальная t0 прокладки кабеля без предварительного подогрева
|
- 70С |
|
Минимально допустимый радиус изгиба при прокладке:
|
7,5 диам. кабеля
|
|
Срок службы
|
20 лет
|
|
Гарантийный срок эксплуатации
|
3 года
|
Кабели соответствуют требованиям ТУ 16.К13-021-95
|
Число жил, сечение, мм2
|
Номинальный наружный диаметр,мм
|
Расчетная масса, кг/км
|
|
КВКбШв
|
КВКбШвнг
|
КВКбШв
|
КВКбШвнг
|
|
4х1,0
|
12,4
|
12,4
|
232
|
237
|
|
5х1,0
|
13,1
|
13,1
|
261
|
266
|
|
7х1,0
|
13,8
|
13,8
|
300
|
306
|
|
10х1,0
|
16,1
|
16,1
|
389
|
396
|
|
14х1,0
|
17,1
|
17,1
|
464
|
472
|
|
19х1,0
|
18,5
|
18,5
|
560
|
568
|
|
4х1,5
|
13,0
|
13,0
|
265
|
270
|
|
5х1,5
|
13,8
|
13,8
|
300
|
304
|
|
7х1,5
|
14,5
|
14,5
|
353
|
359
|
|
10х,15
|
17,1
|
17,1
|
462
|
469
|
|
14х1,5
|
18,2
|
-
|
558
|
-
|
|
4х2,5
|
14,0
|
14,0
|
326
|
331
|
|
5х2,5
|
14,9
|
14,9
|
372
|
379
|
|
7х2,5
|
15,7
|
15,7
|
448
|
454
|
|
4х4,0
|
15,6
|
15,6
|
423
|
429
|
|
4х6,0
|
16,8
|
16,8
|
533
|
539
|
