МГШВ, МГШВЭ, МГШВЭВ

мгшв, мгшвэ, мгшвэв

1 3 4 5

Провода предназначены для внутри- и межприборного монтажа различной радиоэлектронной аппаратуры и приборов на номинальное напряжение до до 380 (сечение 0,12-0,14 мм²) и 1000 В (сечение 0,2-1,5 мм²) переменного тока частоты 1000 Гц и при напряжении постоянного тока до 500 и 1500 В.

МГШВ - провод монтажный с комбинированной волокнистой (лавсановая 2 нить) и поливинилхлоридной изоляцией, с жилой из медных луженых проволок; МГШВЭ - то же, с экраном из медных луженых проволок; МГШВЭВ - то же, в поливинилхлоридной оболочке.

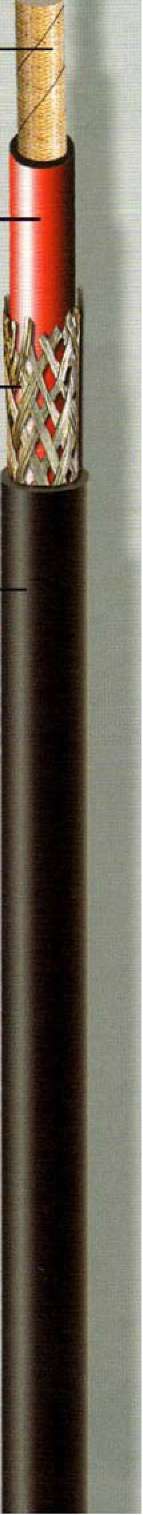

Конструкция:

1. Жила - медная луженая проволока;

2. Изоляция- полиэфирная нить (лавсан);

3. Изоляция - пвх пластикат;

4. Экран - медная луженая проволока для МГШВЭ и МГШВЭВ;

5. Оболочка - пвх пластикат для МГШВЭВ.

Провода выпускаются семи цветов.

Провода предназначены для работы в диапазоне температур от -50 до + 70⁰С. Провод выдерживает испытание переменным номинальным напряжением частотой 50 Гц:

для сечений 0,12-0,14 мм² - 800 В; для сечений 0,2-1,5 мм²- 2000 В.

Электрическое сопротивление изоляции 1 м. провода МОм при нормальных климатических условиях.

не менее 2 х 10 в 4 степени

Кабель стоек к воздействию относительной влажности воздуха до 98% при температуре +35⁰С, пониженного до 1,33 10-4 Па и повышенного до 295 кПа атмосферных давлений, соляного тумана и атмосферных осадков.

Строительная длина - не менее 50 м. Срок службы - 15 лет

Кабели по своим характеристикам соответствуют требованиям ту 16-505.437-82.

Таблица расчетной массы и номинального наружного диаметра
