ВБбШв
Кабели силовые с медными жилами, с пластмассовой изоляцией и оболочкой предназначены для передачи и распространения электрической энергии в стационарных установках переменного тока напряжением 0,66 и 1 кВ частоты 50Гц и 100 Гц (для ВБбШвнг). Климатическое исполнение УХЛ и Т , категорий размещений 1 и 5 (для ВБбШв) и 3 и 4 (для ВБбШвнг).
ВБбШвнг

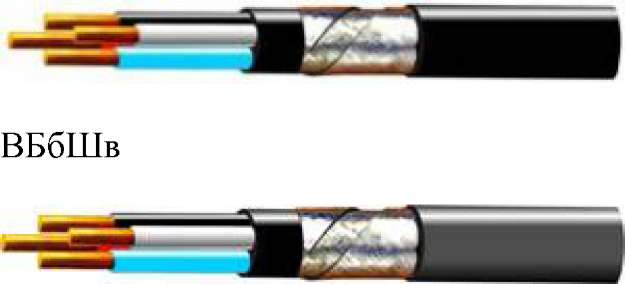

Конструкция:
1. Токопроводящая жила - медная мягкая проволока.
2. Изоляция - ПВХ пластикат.
3. Броня - две стальные оцинкованные ленты
4. Оболочка - ПВХ пластикат (для ВБбШвнг ПВХ пластикат - пониженной горючести).
Кабель ВБбШв применяется для прокладки: в земле (траншеях) с низкой, средней или высокой коррозионной активностью, с наличием или отсутствием блуждающих токов, и если в процессе эксплуатации кабели не подвергаются значительным растягивающим усилиям; в воздухе при наличии опасности механических повреждений в ходе эксплуатации; для прокладки в сухих или сырых помещениях (тоннелях), каналах, кабельных полуэтажах, шахтах, коллекторах, производственных помещениях, частично затапливаемых сооружениях при наличии среды со слабой, средней и высокой коррозионной активностью; для прокладки в пожароопасных помещениях; для прокладки во взрывоопасных зонах.
Кабели предназначены для вертикальных, наклонных и горизонтальных трасс.
Кабель ВБбШвнг применяется для прокладки в кабельных сооружениях, помещениях, в сооружениях метрополитенов, в том числе пожароопасных и взрывоопасных зонах, при отсутствии растягивающих усилий в процессе эксплуатации и при наличии опасности механических воздействий на кабели. Допускается прокладка в трубах и земле (траншеях) на отдельных участках кабельной трассы при условии дополнительной защиты от механических повреждений.
Технические и эксплуатационные характеристики
|
Температура окружающей среды при эксплуатации: для ВБбШв
для ВБбШвнг
|
от +50 0С до -50 0С, от +50 0С до -30 0С
|
|
Относительная влажность воздуха (приг0 +35 0С)
|
98%
|
|
Предельно допустимая t0 нагрева жил при эксплуатации
|
+70 0С
|
|
Допустимый нагрев жил кабелей в аварийном режиме
|
+80 0С
|
|
Максимально допустимая t0 жил при коротком замыкании (4 сек.)
|
+1600С
|
|
[Минимальная t0 прокладки кабеля без предварительного подогрева |
|
- 15 0С |
|
Минимально допустимый радиус изгиба при прокладке
|
7,5 диам. кабеля
|
|
Срок службы
|
30 лет
|
|
Гарантийный срок эксплуатации
|
5 лет
|
Кабель ВБбШв соответствует требованиям ГОСТ 16442-80
Кабель ВБбШвнг соответствует ТУ 16.К13-030-2003
|
Число жил, сечение, мм2
|
Номинальный наружный диаметр, мм
|
Расчетная масса, кг/км |
| ВБбШв |
ВБбШвнг |
ВБбШв |
ВБбШвнг |
|
2х4,0
|
14,3
|
14,3
|
422
|
427
|
|
3х4,0
|
14,9
|
14,9
|
276
|
482
|
|
4х4,0
|
15,8
|
15,8
|
544
|
551
|
|
5х4,0
|
-
|
16,9
|
-
|
638
|
|
2х6,0
|
15,3
|
15,3
|
501
|
507
|
|
3х6,0
|
15,9
|
15,9
|
574
|
580
|
|
4х6,0
|
17,0
|
17,0
|
666
|
673
|
|
5х6,0
|
-
|
18,6
|
-
|
805
|
|
2х10,0
|
17,8
|
17,8
|
689
|
695
|
|
3х10,0
|
18,6
|
19,0
|
805
|
829
|
|
4х10,0
|
20,0
|
20,4
|
950
|
979
|
|
5х10,0
|
-
|
22,0
|
-
|
1105
|
|
2х16,0
|
19,6
|
20,0
|
880
|
908
|
|
3х16,0
|
20,5
|
20,9
|
1049
|
1079
|
|
4х16,0
|
22,2
|
22,6
|
1260
|
1291
|
|
5х16,0
|
-
|
24,5
|
-
|
1463
|
|
2х25,0
|
23,8
|
24,2
|
1199
|
1235
|
|
3х25,0
|
25,4
|
25,4
|
1510
|
1524
|
|
4х25,0
|
27,4
|
27,4
|
1837
|
1852
|
|
5х25,0
|
-
|
29,7
|
-
|
2224
|
|
2х35,0
|
26,1
|
26,1
|
1476
|
1486
|
|
3х35,0
|
27,4
|
27,4
|
1850
|
1862
|
|
4х35,0
|
29,7
|
29,7
|
2279
|
2292
|
|
5х35,0
|
-
|
32,7
|
-
|
2814
|
|
2х50,0
|
31,9
|
31,9
|
2070
|
2086
|
|
3х50,0
|
33,6
|
33,6
|
2647
|
2663
|
|
4х50,0
|
36,6
|
36,6
|
3234
|
3252
|
|
5х50,0
|
-
|
40,0
|
-
|
3967
|
|
2х4,0+1х2,5
|
14,8
|
14,8
|
464
|
470
|
|
3х4,0+1х2,5
|
15,8
|
15,8
|
537
|
544
|
|
4х4,0+1х2,5
|
-
|
16,9
|
-
|
618
|
|
2х6,0+1х2,5
|
15,5
|
15,5
|
527
|
533
|
|
2х6,0+1х4,0
|
15,9
|
15,9
|
559
|
565
|
|
3х6,0+1х2,5
|
16,6
|
16,6
|
620
|
627
|
|
3х6,0+1х4,0
|
17,0
|
17,0
|
653
|
660
|
|
4х6,0+1х2,5
|
-
|
18,2
|
-
|
761
|
|
4х6,0+1х4,0
|
-
|
18,2
|
-
|
772
|
|
2х10,0+1х4,0
|
17,8
|
17,8
|
715
|
721
|
|
2х10,0+1х6,0
|
17,9
|
17,9
|
735
|
742
|
|
3х10,0+1х4,0
|
19,0
|
19,4
|
845
|
873
|
|
3х10,0+1х6,0
|
19,4
|
19,8
|
888
|
916
|
|
4х10,0+1х4,0
|
-
|
22,0
|
-
|
1041
|
|
4х10,0+1х6,0
|
-
|
22,0
|
-
|
1061
|
|
2х16,0+1х6,0
|
19,6
|
20,0
|
920
|
948
|
|
2х16,0+1х10,0
|
20,6
|
21,0
|
1008
|
1038
|
|
3х16,0+1х6,0
|
21,0
|
21,4
|
1112
|
1143
|
|
3х16,0+1х10,0
|
22,2
|
22,6
|
1216
|
1247
|
|
4х16,0+1х6,0
|
-
|
24,5
|
-
|
1367
|
|
4х16,0+1х10,0
|
-
|
24,5
|
-
|
1410
|
|
2х25,0+1х10,0
|
24,2
|
24,2
|
1267
|
1311
|
|
2х25,0+1х16,0
|
25,4
|
25,4
|
1363
|
1407
|
|
3х25,0+1х10,0
|
26,0
|
26,0
|
1588
|
1650
|
|
3х25,0+1х16,0
|
26,6
|
26,6
|
1666
|
1729
|
|
4х25,0+1х10,0
|
-
|
29,7
|
-
|
2071
|
|
4х25,0+1х16,0
|
-
|
29,7
|
-
|
2128
|
|
2х35,0+1х16,0
|
26,3
|
26,3
|
1571
|
1616
|
|
3х35,0+1х16,0
|
28,8
|
28,8
|
2000
|
2080
|
|
4х35,0+1х16,0
|
-
|
32,3
|
-
|
2596
|
|
2х50,0+1х16,0
|
-
|
31,9
|
-
|
2203
|
|
2х50,0+1х25,0
|
32,2
|
32.2
|
2231
|
2309
|
|
3х50,0+1х16,0
|
-
|
34,5
|
-
|
2834
|
|
3х50,0+1х25,0
|
35,5
|
35.5
|
2864
|
2964
|
|
4х50,0+1х16,0
|
-
|
40,0
|
-
|
3526
|
|
4х50,0+1х25,0
|
-
|
40,0
|
-
|
3621
|
