ППГнг-FRHF
(индекс FR в марках кабелей означает огнестойкость (Fire Resistans)
(индекс HF в марках кабелей означает не содержащий галогенов (Halogen-Free)
Кабели силовые огнестойкие, не распространяющие горение, предназначенные для передачи и распределения электроэнергии в стационарных установках при номинальном напряжении 0,66 и 1,0 кВ частотой до 100 Гц, для промышленного применения и применения на атомных станциях (АС) в системах АС класса 2 по классификации ОПБ 88/97 (ПНАЭ Г-01-011). Климатическое исполнение В, категория размещения 5 по ГОСТ 15150-69.
ППГЭнг- FRHF

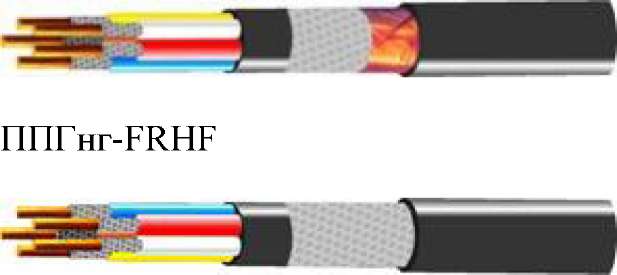

Конструкция:
1. Жила - медная проволока;
2. Термический барьер - слюдосодержащая лента;
3. Изоляция - полимерная композиция не содержащая галогенов.
4. Внутренняя оболочка - полимерная композиция не содержащая галогенов.
5. Термический барьер - слюдосодержащая лента;
6. Экран - медная лента;
7. Оболочка - полимерная композиция не содержащая галогенов.
Кабели предназначены для эксплуатации в кабельных сооружениях и помещениях, в том числе для использования на АС вне гермозоны, в электрических цепях, сохраняющих работоспособность при пожаре.
Технические и эксплутационные характеристики
Электрическая безопасность - ГОСТ 12.2.007.14-75.
Нераспространение горения - ГОСТ Р12176-89 (ГОСТ Р МЭК 332-3-96) категория А.
|
Температура окружающей среды при эксплуатации:
|
от +50 0С до -50 0С
|
|
Относительная влажность воздуха (при t0 +35 0С)
|
98%
|
|
Длительно допустимая t0 нагрева жил при эксплуатации
|
+70 0С
|
|
Допустимый нагрев жил кабелей в режиме перегрузки
|
+90 0С
|
|
Максимально допустимая t0 жил при коротком замыкании (4 сек.)
|
+250 0С
|
|
Минимальная t0 прокладки кабеля без предварительного подогрева
|
- 15 0С
|
|
Предельная t0 токопроводящих жил кабелей по условию невозгорания кабеля при коротком замыкании
|
+4000С
|
|
Содержание газов галогеносодержащих кислот в пересчете на HCl :
|
5,0 мг/г
|
|
Показатель pH (кислотное число):
|
4,3
|
|
Снижение светопроницаемости при горении и тлении
|
не более 40%.
|
|
Огнестойкость кабелей не менее:
|
180 мин.
|
|
Минимально допустимый радиус изгиба при
прокладке: одножильного кабеля
|
10 диам. кабеля
|
|
многожильного кабеля
|
7,5 диам. кабеля
|
|
Срок службы
|
40 лет
|
|
Гарантийный срок эксплуатации
|
5 лет
|
Кабели не являются опасными в экологическом отношении и специальных требований по утилизации кабелей при выводе их эксплуатации, кроме предусмотренных в действующей на АС документации, не предъявляется.
Кабели соответствуют ТУ 16.К71-339-2004
|
Число жил, сечение, мм2
| Номинальный наружный диаметр, мм | Расчетная масса, кг/км |
|
ППГнг-FRHF
|
ППГЭнг-FRHF
|
ППГнг-FRHF
|
ППГЭнг-FRHF
|
|
660
|
1000
|
660
|
1000
|
660
|
1000
|
660
|
1000
|
|
1х1,5
|
9,3
|
9,7
|
9,4
|
9,8
|
122
|
131
|
137
|
147
|
|
2х1,5
|
13,0
|
13,8
|
13,1
|
13,9
|
244
|
272
|
267
|
297
|
|
3х1,5
|
13,5
|
14,4
|
13,6
|
14,5
|
270
|
301
|
295
|
328
|
|
4х1,5
|
14,5
|
15,4
|
14,6
|
15,6
|
310
|
346
|
337
|
375
|
|
5х1,5
|
15,6
|
16,6
|
15,7
|
16,8
|
359
|
407
|
388
|
438
|
|
1х2,5
|
9,7
|
10,1
|
9,8
|
10,2
|
139
|
149
|
155
|
165
|
|
2х2,5
|
13,8
|
14,6
|
13,9
|
14,7
|
287
|
317
|
313
|
344
|
|
3х2,5
|
14,4
|
15,2
|
14,5
|
15,4
|
324
|
356
|
350
|
385
|
|
4х2,5
|
15,4
|
16,4
|
15,6
|
16,5
|
376
|
414
|
405
|
445
|
|
5х2,5
|
16,6
|
17,7
|
16,8
|
17,8
|
444
|
488
|
476
|
522
|
|
1х4,0
|
10,3
|
10,9
|
10,5
|
11,1
|
167
|
183
|
184
|
201
|
|
2х4,0
|
15,1
|
16,3
|
15,2
|
16,4
|
361
|
411
|
390
|
442
|
|
3х4,0
|
15,8
|
17,1
|
15,9
|
17,2
|
414
|
468
|
443
|
501
|
|
4х4,0
|
17,1
|
18,5
|
17,2
|
18,6
|
487
|
550
|
519
|
585
|
|
5х4,0
|
18,4
|
20,1
|
18,6
|
20,2
|
579
|
652
|
614
|
691
|
|
1х6,0
|
10,8
|
11,4
|
11,0
|
11,6
|
195
|
212
|
213
|
232
|
|
2х6,0
|
16,1
|
17,3
|
16,2
|
17,4
|
434
|
487
|
464
|
520
|
|
3х6,0
|
16,9
|
18,2
|
17,0
|
18,3
|
505
|
563
|
538
|
598
|
|
4х6,0
|
18,3
|
19,7
|
18,4
|
19,9
|
601
|
669
|
636
|
707
|
|
5х6,0
|
19,8
|
21,4
|
19,9
|
21,6
|
717
|
795
|
756
|
838
|
|
1х10,0
|
12,1
|
12,3
|
12,2
|
12,4
|
259
|
265
|
281
|
287
|
|
2х10,0
|
18,5
|
18,9
|
18,7
|
19,1
|
607
|
626
|
642
|
663
|
|
3х10,0
|
19,5
|
19,9
|
19,6
|
20,1
|
719
|
740
|
757
|
779
|
|
4х10,0
|
21,2
|
21,7
|
21,3
|
21,8
|
865
|
890
|
907
|
933
|
|
5х10,0
|
23,9
|
24,4
|
24,0
|
24,5
|
1093
|
1123
|
1139
|
1170
|
|
1х16,0
|
13,0
|
13,2
|
13,1
|
13,3
|
331
|
338
|
355
|
362
|
|
2х16,0
|
20,4
|
20,8
|
20,5
|
20,9
|
791
|
813
|
831
|
854
|
|
3х16,0
|
21,5
|
21,9
|
21,6
|
22,1
|
957
|
981
|
999
|
1024
|
|
4х16,0
|
24,2
|
24,7
|
24,4
|
24,8
|
1216
|
1245
|
1263
|
1292
|
|
5х16,0
|
26,4
|
26,9
|
26,5
|
27,1
|
1463
|
1497
|
1515
|
1549
|
|
1х25,0
|
15,2
|
15,4
|
15,4
|
15,6
|
470
|
478
|
499
|
507
|
|
2х25,0
|
25,7
|
26,1
|
25,8
|
26,2
|
1240
|
1267
|
1290
|
1318
|
|
3х25,0
|
27,2
|
27,6
|
27,3
|
27,7
|
1496
|
1526
|
1549
|
1580
|
|
4х25,0
|
29,7
|
30,2
|
29,8
|
30,3
|
1822
|
1857
|
1881
|
1918
|
|
5х25,0
|
32,5
|
33,0
|
32,6
|
33,2
|
2212
|
2253
|
2278
|
2320
|
|
1х35,0
|
16,4
|
16,6
|
16,5
|
16,7
|
584
|
592
|
615
|
623
|
|
2х35,0
|
28,0
|
28,4
|
28,1
|
28,5
|
1545
|
1575
|
1600
|
1631
|
|
3х35,0
|
29,6
|
30,1
|
29,7
|
30,2
|
1888
|
1921
|
1947
|
1980
|
|
4х35,0
|
32,4
|
32,9
|
32,6
|
33,0
|
2317
|
2355
|
2382
|
2421
|
|
5х35,0
|
36,0
|
36,5
|
36,1
|
36,6
|
2862
|
2907
|
2934
|
2980
|
|
1х50
|
18,2
|
18,4
|
18,3
|
18,5
|
755
|
764
|
790
|
799
|
|
2х50
|
31,6
|
32,0
|
31,7
|
32,1
|
2025
|
2058
|
2088
|
2122
|
|
3х50
|
33,5
|
34,3
|
33,6
|
34,4
|
2492
|
2565
|
2560
|
2634
|
|
4х50
|
37,2
|
37,7
|
37,3
|
37,8
|
3112
|
3155
|
3187
|
3231
|
|
5х50
|
40,8
|
41,4
|
41,0
|
41,5
|
3797
|
3548
|
3880
|
3932
|
|
3х4,0+1х4,0
|
17,1
|
18,5
|
17,2
|
18,6
|
487
|
550
|
519
|
585
|
|
3х6,0+1х6,0
|
18,3
|
19,7
|
18,4
|
19,9
|
601
|
669
|
636
|
707
|
|
3х10,0+1х10,0
|
21,2
|
21,7
|
21,3
|
21,8
|
865
|
890
|
907
|
933
|
|
3х16,0+1х16,0
|
24,2
|
24,7
|
24,4
|
24,8
|
1216
|
1245
|
1263
|
1292
|
|
3х25,0+1х16,0
|
28,7
|
29,2
|
28,8
|
29,3
|
1691
|
1723
|
1748
|
1781
|
|
3х35,0+1х16,0
|
30,5
|
30,9
|
30,6
|
31,1
|
2025
|
2058
|
2086
|
2119
|
|
3х35,0+1х25,0
|
32,4
|
32,9
|
32,6
|
33,0
|
2252
|
2291
|
2310
|
2357
|
|
3х50,0+1х16,0
|
34,9
|
35,3
|
35,0
|
35,5
|
2676
|
2713
|
2745
|
2784
|
|
3х50,0+1х25,0
|
35,9
|
36,4
|
36,0
|
36,5
|
2829
|
2869
|
2901
|
2942
|
