КГВВ, КГВЭВ
Кабели гибкие, предназначены для передачи и распределения электроэнергии с силовых цепях (0,6 и 1 кВ) и цепях контроля и управления на станках и механизмах при напряжении до 660В переменного тока частотой до 60Гц или постоянном напряжении до 1000В, применяемые при нестационарной прокладке. Климатическое исполнение В, категория размещения 5 по ГОСТ 15150-69.
КГВБбВ

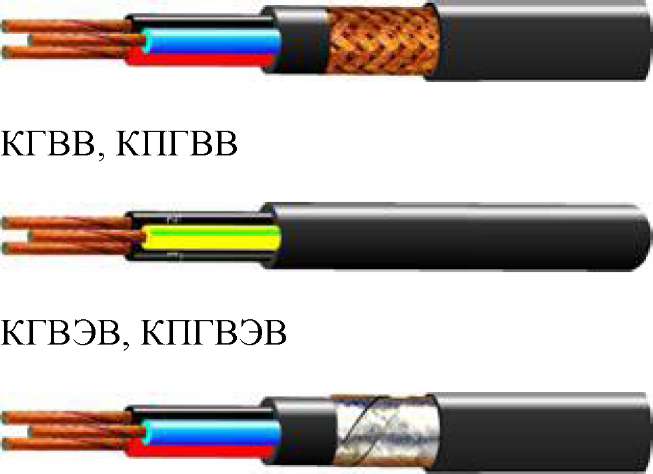

Конструкция:
1. Токопроводящая жила - медные мягкие проволоки.
2. Изоляция - ПВХ пластикат.
3. Внутренняя оболочка - ПВХ пластикат.
4. Экран - оплетка из медных проволок.
5. Броня - стальная лента.
6. Наружная оболочка - ПВХ пластикат.
Токопроводящие жилы кабелей марок:
КПГВВ, КПГВЭВ - класс гибкости 5 (в соответствии с ГОСТ 22483-77). КГВВ, КГВЭВ, КГВБбВ - класс гибкости 4 (в соответствии с ГОСТ 22483-77).
Кабели не распространяют горение при одиночной прокладке.
Индекс «G» в марках обозначает наличие жилы заземления (зелено-желтой).
Технические и эксплутационные характеристики
Электрическая безопасность - ГОСТ 12.2.007.14-75.
|
Температура окружающей среды при эксплуатации
|
от +50 0С до -50 0С
|
|
Относительная влажность воздуха (при t0 +35 0С)
|
98%
|
|
Предельно допустимая t0 нагрева жил при эксплуатации
|
+70 0С
|
|
Минимальная t0 прокладки кабеля без предварительного подогрева
|
- 15 0С
|
|
Минимально допустимый радиус изгиба при прокладке:
|
10 диам. кабеля
|
|
- экранированные, бронированные
|
7,5 диам. кабеля
|
|
- без брони и экрана
|
5 диам. кабеля
|
|
Срок службы
|
30 лет
|
|
Гарантийный срок эксплуатации
|
5 лет
|
Кабели не являются опасными в экологическом отношении и специальных требований по утилизации кабелей, при выводе их эксплуатации, не предъявляется.
Кабели соответствуют требованиям ТУ 16К13-031-2004
